Y型過濾器 (5)

過濾器（Straimer）

1.Y型過濾器（Y-strainer）

1.1簡介

Y型過濾器分倆種形式，一種為鑄造Y型過濾器，另一種為焊接Y型過濾器

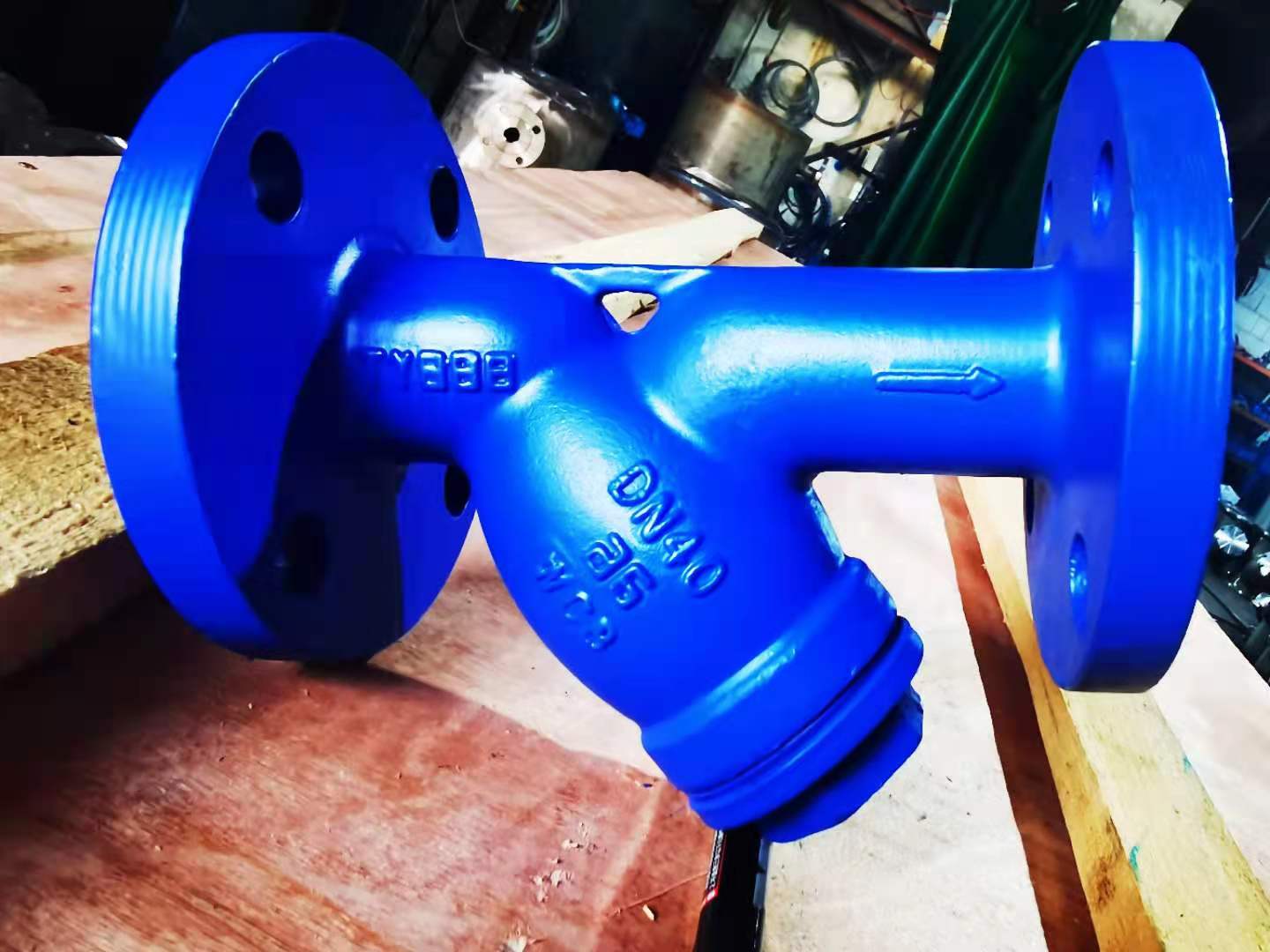

鑄造Y型過濾器：是輸送介質的管道系統不可缺少的一種過濾器裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清除介質中的雜質，以保護閥門及設備的正常使用。適用于：水、蒸汽、油品等介質，使用溫度一般在-40～300℃（注：具體使用溫度以過濾器設計溫度為準。）

焊接Y型過濾器主要材質是由卷管或無縫管焊接而成，口徑為DN150-DN1200,Y型過濾器屬于管道粗過濾器，可用于液體、氣體或其他介質大顆粒物過濾器，安裝在官道上能出去流體中的較大固體物質，使機器設備（包括壓縮機、泵等）、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。當流體置入有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。



1.2組成

過濾器主要由閥體、過濾網、中部蓋板、中部堵頭、中部緊固件組成。



1.3標準

過濾器一般有HG/T21637-1991、SH/T3411-1999及公司標準。



1.4選型原則

1.4.1、進出口通徑：

原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。

1.4.2、公稱壓力：

按照過濾管路可能出現的最高壓力確定過濾器的壓力等級。

1.4.3、孔目數的選擇：

主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查下表“濾網規格”。

1.4.4、過濾器材質：

過濾器的材質一般選擇與所連接的工藝管道材質相同，對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼等材質的過濾器。

1.4.5、過濾器阻力損失計算

水用過濾器，在一般計算額定流速下，壓力損失為0.52～1.2kpa。



1.5安裝與維護

1.5.1、安裝

安裝過濾器前要認真清洗所有管道的螺紋連接表面，使用管道密封膠或特氟龍帶（聚四氟乙烯）要適量。末端螺紋不做處理，以避免使密封膠或特氟龍帶進入管路系統。過濾器可以水平安裝或垂直向下安裝。





1.5.2、警告

安裝1-1/4”（DN32）或更大口徑的承插焊過濾器或所有D 系列過濾器時，應注意這類過濾器的墊

片是非金屬材質的，容易由于過熱而損壞。因此應縮短焊接時間，并在焊接完成后對過濾器進行冷卻。如果焊接前需要預熱或焊接后需要繼續加熱（D 系列過濾器），建議先將墊片拆下再加熱。

1.5.3、過濾器的運行及維護

系統最初工作一段時間后（一般不超過一周），應進行清洗，以清除系統初始運行時積聚在濾網上的雜質污物。在此后，須定期清洗。清洗次數依據工況條件而定。若過濾器不帶排污絲堵，則清洗過濾器時要將濾網限位器以及濾網拆下。

1.5.4、注意

每次維護、清洗前，應將過濾器與帶壓系統隔離。清洗后，重新安裝時要使用新的密封墊。



1.6產品應用

Y型過濾器作為凈化設備工程中不可缺少的一款高效過濾設備，在生活廢水污水以及工業污水的處理中都發揮了很大的功效，憑借設計和運用方面的各項優勢，如今已是備受青睞。

Y型過濾器在各個行業的運用中有效處理了大量生活及工業污水，使寶貴的水資源得到了有效的重復利用，節省大量的水資源功不可沒。Y型過濾器運行中的優勢包括全程全自動化、免維護、過濾面積大、濾網效率高、使用壽命長、不銹鋼材質、過濾精度可選、規格齊全。與其他過濾設備相比它是中水回用工程中最有效的設備之一。而且經過Y型過濾器處理之后的水質不僅達到國家規定的排放標準，而且水還實現了重復、循環利用的目的。
